大連亚洲AV无码专区牛牛影院移動式係列攪拌產品

組裝試驗車間

DALIAN SATAKE PRODUCT GUIDE

更輕便的亚洲AV无码专区牛牛影院可移動式攪拌機，備有中速、高速。低速及可變速多種機型，滿足您的不同需求！

機體采用新材料，使產品更加輕巧。

工程塑料齒輪，有效降低噪聲，提高使用壽命。

采用新的加工技術，大幅降低成本。

先進的工藝設計，使軸的傳動效率更高。

安裝夾持方便。

免維護。直聯電機及齒輪箱無需潤滑，維護幾乎為零。

標準配置攪拌罐

九種標準尺寸，提供20到200L的容量。

安裝標準化的小腳輪，使攪拌罐更加輕便、安全。

選用SUS304及SUS316材料，滿足不同要求。

標準設計專用容器蓋，可供選擇。

拋光處理，更加美觀。

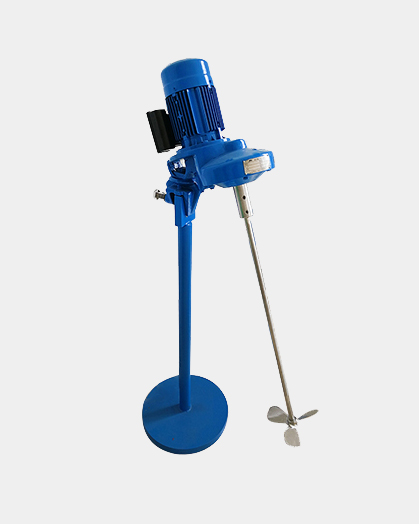

移動攪拌最佳解決方案——攪拌機支架

由於容器形狀、結構或強度的限製，有時無法直接將攪拌機夾持安裝在容器上邊緣處（例如玻璃、搪瓷或塑料容器）。亚洲AV无码专区牛牛影院移動攪拌支架為您提供了最佳的解決安裝。

特有結構設計，使支架便於組裝或分解，方便攜帶使用。分解或組裝隻需一板扳手。

可單獨訂購，也可與攪拌機、攪拌罐配套訂購。

510電動機直聯高速型

應用於高速攪拌的場所，如密度差較大的非均相液體混合分散、粉末溶解、萃取分離、懸浮等。電機直聯驅動，可提供970～1450RPM的攪拌轉數。

520N齒輪減速中速型

應用於中小容量低粘度介質攪拌的場所，為一般型攪拌混合的萬能型攪拌機，應用的最多最廣。可提供200/240RPM（6極電機）和300/360RPM（4極電機）的攪拌轉數。

540齒輪減速機低速型

應用於小容量高粘度介質攪拌的場所，提供100RPM的攪拌轉數。

520V齒輪無極機械調速型

應用於中小容量介質攪拌需要調速的場所，提供0～420RPM的攪拌轉數。

安裝方式

安裝偏心角為向右10-20°時，液體以對流為主，適用於普通攪拌場合。

在粘度較高的場合，可采用相反的安裝角（向左10-20°），以使液體形成渦流。

520N係列可移動式攪拌機

表中尺寸A和F根據使用電機的類型，生產廠家等而有所不同。

估算重量包含電機，攪拌軸和葉輪。

攪拌軸和槳葉可提供304SS/316LSS及襯膠產品，具體材料選擇請谘詢。

表中攪拌容量按照液～液混合傳熱，攪拌時間20min計算得出。實際選擇中根據攪拌目的、時間的不同而有所變化。

粘度的參數：20℃，水=10cp； 發電機油=100cp；蓖麻油=1000cp；加熱器缸油=2500cp。

510係列可移動式攪拌機

表中A的尺寸僅供參考，根據電動機廠家的不同而有所不同。

表中葉輪是以S15型葉輪為準的葉輪尺寸，采用其它葉輪型式時會有所不同。

攪拌軸和槳葉可提供304SS/316LSS及襯膠產品，具體材料選擇請谘詢。

圖中曲線數據僅供參考，當攪拌粘度大於1000cp，密度大於1200kg/m³時，攪拌強度要求特殊時請事先谘詢。

520V係列可移動式攪拌機

備注：（1）標準轉數為120～375RPM；實際輸出轉數以選用的減速電機為準，可能有變化，請谘詢。

     （2）表中葉輪以FP葉輪為準，實際選用時根據攪拌要求的不同可能選用其它葉輪；此時D的數據可能發生變化，請谘詢。

備注：攪拌機選用時，粘度很重要，以下的選定方法比較簡單

20℃時，水=1cp，油燈=10cp 發電機油=100cp 蓖麻油=1000cp 加熱汽缸油=2500cp

備注：尺寸以選用的電機為準，可能有變化，請麵談。

備注：攪拌機選用時，粘度很重要，以下的選定方法比較簡單

20℃時，水=1cp，油燈=10cp 發電機油=100cp 蓖麻油=1000cp 加熱汽缸油=2500cp

移動式攪拌機支架&攪拌罐

表中B為支架的升降行程。

前輪為φ×38聚氨酯輪兩個；後輪為φ125×38橡膠輪一個，帶有製動器。

ZT-150和ZT-200未安裝把手。

除標準係列外，亚洲AV无码专区牛牛影院還可根據用戶需求製作其他規格尺寸的罐類產品。

罐體底部有排料口時，小腳輪需要特殊定製。

腳輪可各方向自由移動，且裝有製動器。

移動式攪拌器設備支架&攪拌罐

蓋板的厚度A為1000mm以下時，1.5t；1000mm以上時，2.0t。

為夾套設計壓力=1，ug/㎡G；設計溫度=130℃的板厚。利用及溫水時夾套內沒有螺旋折流板。

蓋板厚度=A為1000mm時1.5t；以上時，2.0t。

（）內重量為帶夾套儲罐的攪拌機支架的重量。
